在PCB设计和制造过程中，D码（或称为D-Code）是用于定义图形和形状的重要参数。CAM350作为一款强大的PCB数据处理工具，提供了灵活的功能，让用户可以将特定图形转换为自定义D码。这一过程对于设计电路板时的图形管理、数据输出及制造精度至关重要。本文将详细介绍在CAM350中如何将指定的图形转换为自定义D码的步骤，帮助您提升工作效率和设计质量。

　　### 一、了解D码的基本概念

　　在PCB设计中，D码用于标识不同的图形元素和特征。每个D码对应着特定的图形定义，例如焊盘、线路、填充区域等。通过自定义D码，设计人员可以更好地控制输出数据，确保在生产过程中准确传达设计意图。

　　### 二、打开CAM350并加载图形

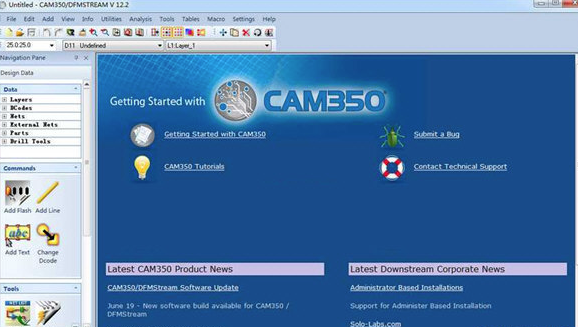

　　首先，启动CAM350软件并加载您需要处理的PCB设计文件。您可以通过“File”菜单中的“Open”选项来导入您的设计文件。确保所有需要转换的图形在界面中可见，并且您已经选择了正确的层。

　　### 三、使用“Draw To Custom”功能

　　接下来，您需要将图形自定义为D码。在CAM350中，找到“Utilities”菜单，选择“Draw To Custom”选项。这一功能允许您将选定的图形元素转换为自定义D码。

　　1. **选择要转换的图形**：在画布上，使用鼠标选择您希望转换的图形。确保选择的图形是您想要定义为D码的部分。

　　2. **执行转换**：完成选择后，点击“Draw To Custom”命令，系统将提示您输入自定义D码的编号。输入适当的D码编号后，点击确认，完成图形到D码的转换。

　　### 四、使用“Draws To Flash”命令

　　图形成功转换为自定义D码后，您需要使用“Draws To Flash”功能来定义和应用该D码。再次打开“Utilities”菜单，选择“Draws To Flash”下的“Interactive”选项。

　　1. **选择定义方式**：在弹出的对话框中，选择“Define By Selecting D-Code”选项。这将允许您通过选择之前定义的D码来进行进一步的操作。

　　2. **选择D码**：点击“Pick from list”按钮，系统将显示您之前创建的自定义D码列表。找到并选择刚才定义的D码，确认选择。

　　### 五、检查和确认转换结果

　　完成以上步骤后，您需要检查转换结果以确保一切正常。返回到设计界面，查看您自定义的D码是否正确应用于选定的图形。确保图形的外观和位置符合设计要求。

　　### 六、保存工作进度

　　在完成自定义D码的转换和应用后，务必保存您的工作。通过“File”菜单选择“Save”或“Save As”选项，将您的设计文件保存到合适的位置。定期保存可以避免数据丢失，确保您的工作成果得到有效保护。


　　### 七、注意事项

　　1. **确保图形闭合性**：在转换图形为D码之前，请确保所选图形是闭合的。这将避免在后续操作中出现不必要的错误。

　　2. **合理命名D码**：在定义自定义D码时，建议使用有意义的命名规则，方便后续查找和管理。

　　3. **检查图形属性**：在转换之前，仔细检查图形的属性，如线宽、填充等，确保它们符合设计要求。

　　4. **文档记录**：建议在转换过程中记录每个自定义D码的用途和对应图形，方便后续的设计审查和修改。

　　### 八、总结

　　在CAM350中将图形转换为自定义D码的过程相对简单，但却是PCB设计中至关重要的一步。通过本文提供的详细步骤，您可以轻松实现图形到D码的转换，提升设计的灵活性和准确性。掌握这一技能将为您的PCB设计工作带来极大的便利，确保在生产过程中准确传达设计意图。希望通过不断的实践，您能熟练掌握CAM350的各种功能，提升工作效率，创造出更高质量的PCB设计。
