在PCB设计与制造的过程中，Gerber文件作为一种标准化的文件格式，广泛应用于PCB的生产和加工。CAM350软件作为一款功能强大的PCB设计和检查工具，支持Gerber文件的导入和查看。通过CAM350，设计师可以更精确地检查和优化Gerber文件，确保设计符合生产要求。本文将介绍如何在CAM350中导入和打开Gerber文件，以便更高效地进行设计审核和修复。

一、CAM350怎么导入Gerber文件？

CAM350支持多种PCB设计文件格式，包括Gerber文件。Gerber文件是PCB设计文件的标准输出格式，包含了电路板的所有图形信息，通常由设计软件生成。要在CAM350中导入Gerber文件，用户可以按照以下步骤进行操作：

启动CAM350软件首先，打开CAM350软件，确保你已经安装并激活了该软件。如果是首次使用，建议先配置好默认工作环境和文件路径。

选择导入文件的菜单在CAM350的主界面中，点击顶部菜单栏的“File”（文件）选项。在下拉菜单中，选择“Import”（导入）选项。此时，CAM350将弹出文件选择对话框，允许你选择要导入的Gerber文件。

选择Gerber文件在文件选择对话框中，找到并选择你需要导入的Gerber文件。Gerber文件通常以“.gbr”或“.gb”扩展名结尾，你可以根据文件名找到需要导入的文件。如果Gerber文件中包含多个层（例如铜层、丝印层、焊盘层等），你可以选择一次导入所有相关文件，或逐一导入每个层文件。

配置导入选项在选择完Gerber文件后，CAM350会弹出导入设置对话框。在这里，你可以设置一些特定的导入选项。例如，你可以选择是否要自动生成相关的钻孔文件，是否需要调整图层的显示顺序等。根据需求调整设置后，点击“OK”确认导入。

完成导入导入完成后，CAM350会加载Gerber文件，并将文件中的各个图层显示在工作区内。此时，用户可以开始进行设计检查、规则验证等操作。

二、CAM350如何打开Gerber文件？

打开Gerber文件与导入过程类似，CAM350允许用户直接打开Gerber文件并查看内容。

打开Gerber文件的操作步骤如下：

选择打开文件菜单在CAM350的主界面，点击“File”（文件）菜单，在下拉列表中选择“Open”（打开）选项。你也可以使用快捷键“Ctrl + O”直接打开文件。

选择Gerber文件在打开文件的对话框中，浏览至包含Gerber文件的文件夹，选择你想要打开的Gerber文件。CAM350支持多种常见的PCB文件格式，包括Gerber文件（.gbr、.gb）、Excellon钻孔文件、ODB++文件等。

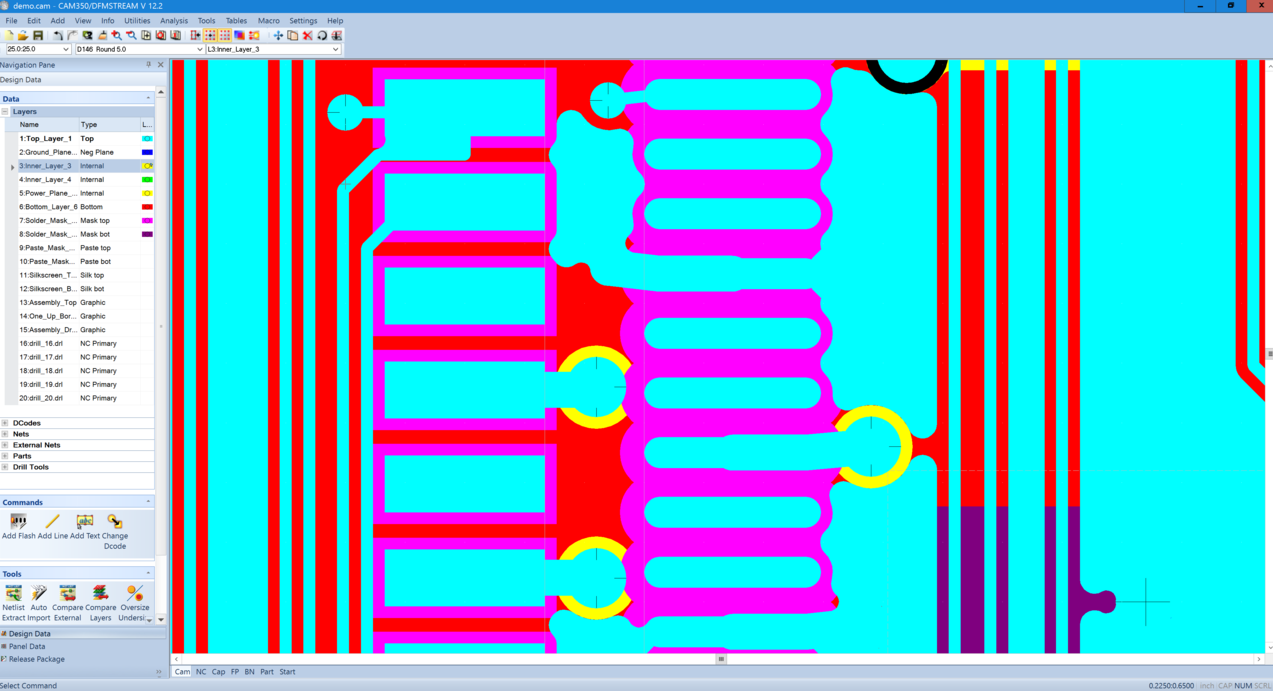

查看Gerber文件打开Gerber文件后，CAM350将自动加载文件中的各个图层。你可以通过图层管理器查看不同的设计层（如铜层、信号层、丝印层、钻孔层等），并使用各种工具对文件进行检查和修改。

调整视图设置CAM350提供了多种视图调整选项，允许用户自定义显示方式。例如，用户可以选择不同的图层显示模式，调整图层的透明度，或使用缩放工具查看文件的细节。此外，CAM350还支持使用测量工具来精确测量设计文件中的尺寸和间距。

保存和导出文件在打开并检查完Gerber文件后，用户可以根据需要保存修改或导出优化后的文件。CAM350支持将文件导出为标准的Gerber格式，或者将修改后的文件保存为不同格式，以便用于后续的生产或测试。

三、导入和打开Gerber文件时的注意事项

在使用CAM350导入和打开Gerber文件时，设计师需要注意以下几点，以确保操作的顺利进行，并提高工作效率。

确保Gerber文件完整在导入Gerber文件之前，确保文件是完整的，包含了所有必要的层和相关数据。通常，Gerber文件包括多个图层，如信号层、电源层、丝印层、钻孔层等。缺失任何一个文件或图层可能会影响后续的检查和生产。

确认文件格式CAM350支持标准的Gerber格式（.gbr、.gb等），但在某些情况下，设计软件生成的Gerber文件可能存在兼容性问题。因此，在导入Gerber文件时，确保文件格式符合CAM350的要求，并避免使用不兼容的文件类型。

检查图层顺序和命名在导入Gerber文件时，确保每个图层的命名和顺序正确。CAM350支持自定义图层的命名和显示顺序，但错误的图层顺序可能导致设计显示不正确，影响后续检查和修复工作。

进行设计规则检查（DRC）导入Gerber文件后，建议进行设计规则检查（DRC）。这将帮助你验证设计文件是否符合生产要求，避免因设计问题导致的制造错误。CAM350提供了强大的DRC功能，能够自动检测设计文件中的潜在问题，例如线路间距不足、层间对准不当等。

利用CAM350的优化功能CAM350不仅支持Gerber文件的导入和查看，还提供了一系列优化工具，帮助用户提高设计文件的质量。例如，用户可以利用CAM350的修复功能自动修复错误的设计，或手动调整图层和尺寸，以确保设计的可制造性。

四、总结：CAM350简化Gerber文件处理流程

CAM350软件在导入和打开Gerber文件方面提供了极大的便利，用户只需简单的几个步骤，就能顺利加载和检查设计文件。通过CAM350，设计师能够快速查看PCB设计的各个图层，并进行深入的设计验证和修复。无论是导入Gerber文件，还是对其进行进一步的修改和优化，CAM350都能大大提高工作效率，确保设计的可制造性和质量。

简化Gerber文件处理过程CAM350使Gerber文件的导入和查看变得简单直接，帮助设计师快速加载和检查设计文件。

强大的检查和修复功能CAM350提供的设计规则检查（DRC）功能能够帮助用户快速发现并修复设计文件中的潜在问题，确保文件符合生产要求。

总的来说，CAM350不仅是一款强大的PCB设计检查工具，它在Gerber文件的导入、查看和优化方面也提供了非常高效的支持。通过合理使用CAM350的各种功能，设计师可以提高工作效率，减少错误，确保PCB设计能够顺利制造。
