在PCB设计与制造中，准确对齐Gerber和Dill文件是确保电路板正常工作的重要步骤。CAM350 v8.0作为一款功能强大的PCB数据处理软件，提供了便捷的对齐功能。本文将详细介绍如何在CAM350 v8.0中对齐Gerber和Dill数据，包括具体操作步骤、注意事项以及一些实用技巧，帮助您提升工作效率和设计精度。

　　### 一、打开CAM350并加载数据

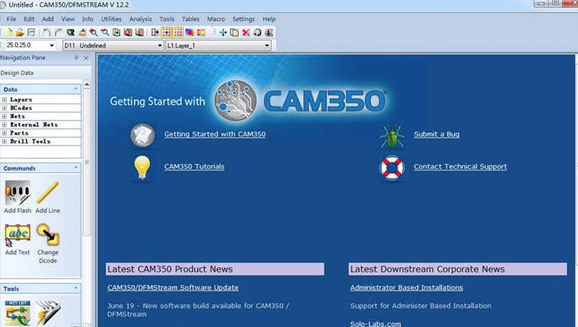

　　首先，启动CAM350 v8.0软件，并加载需要处理的Gerber和Dill文件。在主界面中，您可以通过“File”菜单选择“Open”来加载相关文件。确保所有需要对齐的层都已成功导入，并在界面中可见。

　　### 二、进入对齐模式

　　在加载完数据后，您需要进入对齐模式以进行下一步操作。在CAM350 v8.0中，选择“EDIT”菜单，然后找到“LAYERS”选项，点击“ALIGN”命令。这一命令将使您进入对齐操作界面，准备进行位置对齐。

　　### 三、选择固定点

　　在对齐过程中，首先需要选择一个固定点。您可以在认为不动的层（通常是底层或参考层）上的某个PAD（焊盘）上单击左键。此时，您选择的点将被标记为固定点。为了确认选择，您需要再次点击右键，这样该点的选择就会被确认。

　　### 四、选择移动点

　　确认固定点后，接下来需要选择想要移动的层对应的点。您可以在目标层上找到与固定点对应的PAD，单击左键进行选择。此时，您会看到该点变为白色，表示它已被选中并准备进行移动。

　　### 五、执行对齐操作

　　完成固定点和移动点的选择后，您只需双击右键即可执行对齐操作。此时，CAM350将自动调整移动点的位置，使其与固定点对齐。对齐完成后，您可以查看效果，确保所有相关层的位置都已准确对齐。

　　### 六、重复对齐过程

　　在实际操作中，您可能需要对多个层进行对齐。您可以重复上述步骤，依次选择固定点和移动点进行对齐。为确保设计的准确性，建议在对齐每一对点时，仔细检查每个层的布局，确保它们之间的关系正确无误。

　　### 七、注意事项


　　1. **确保数据完整性**：在对齐之前，请确保所有Gerber和Dill文件已正确加载，并且数据完整无缺。

　　2. **选择合适的固定层**：在选择固定点时，建议选择一个较为稳定的层，例如底层或参考层，以减少对齐误差。

　　3. **检查对齐效果**：在完成对齐后，务必仔细检查每一层的对齐效果，确保所有关键点都已准确对齐。

　　4. **保存工作进度**：在进行对齐操作之前，建议保存当前工作状态，以防意外操作导致数据丢失。

　　### 八、总结

　　在CAM350 v8.0中对齐Gerber和Dill数据是确保PCB设计准确性的重要步骤。通过本文介绍的详细操作步骤，您可以轻松实现层之间的对齐，提高设计的精度和效率。掌握这一技能将对您的PCB设计工作产生积极影响，无论是在原型制作、生产准备还是后续的调试过程中，准确的对齐都将为您节省大量的时间和成本。希望本文能为您提供有效的指导，让您在使用CAM350 v8.0时更加得心应手，顺利完成各项设计任务。通过不断的实践和积累经验，您将能够在PCB设计领域游刃有余，提升整体工作效率。
