在PCB设计和制造中，焊盘的大小和形状对电路板的性能具有重要影响。为了优化设计，可能需要在原焊盘上添加一个稍大或稍小的重叠孔。这种操作在CAM350中可以通过简单的步骤实现，确保设计的灵活性和可制造性。本文将详细介绍如何在CAM350中快速添加重叠孔，包括使用“Utilities -> Over/Under Size”命令的具体步骤。

　　#### 一、理解重叠孔的概念

　　重叠孔是指在PCB设计中，新的孔或焊盘部分覆盖在原有焊盘之上。通过调整焊盘的大小，可以改善焊接质量、增强电气性能，或满足特定的设计需求。例如，在某些情况下，设计师可能希望增加焊盘的大小，以提高焊接面积，或者减少焊盘的大小，以适应更小的元器件。

　　#### 二、在CAM350中添加重叠孔的步骤

　　在CAM350中，您可以使用“Utilities -> Over/Under Size”命令来快速添加重叠孔。以下是详细的操作步骤：

　　##### 1. 打开CAM350并加载设计文件

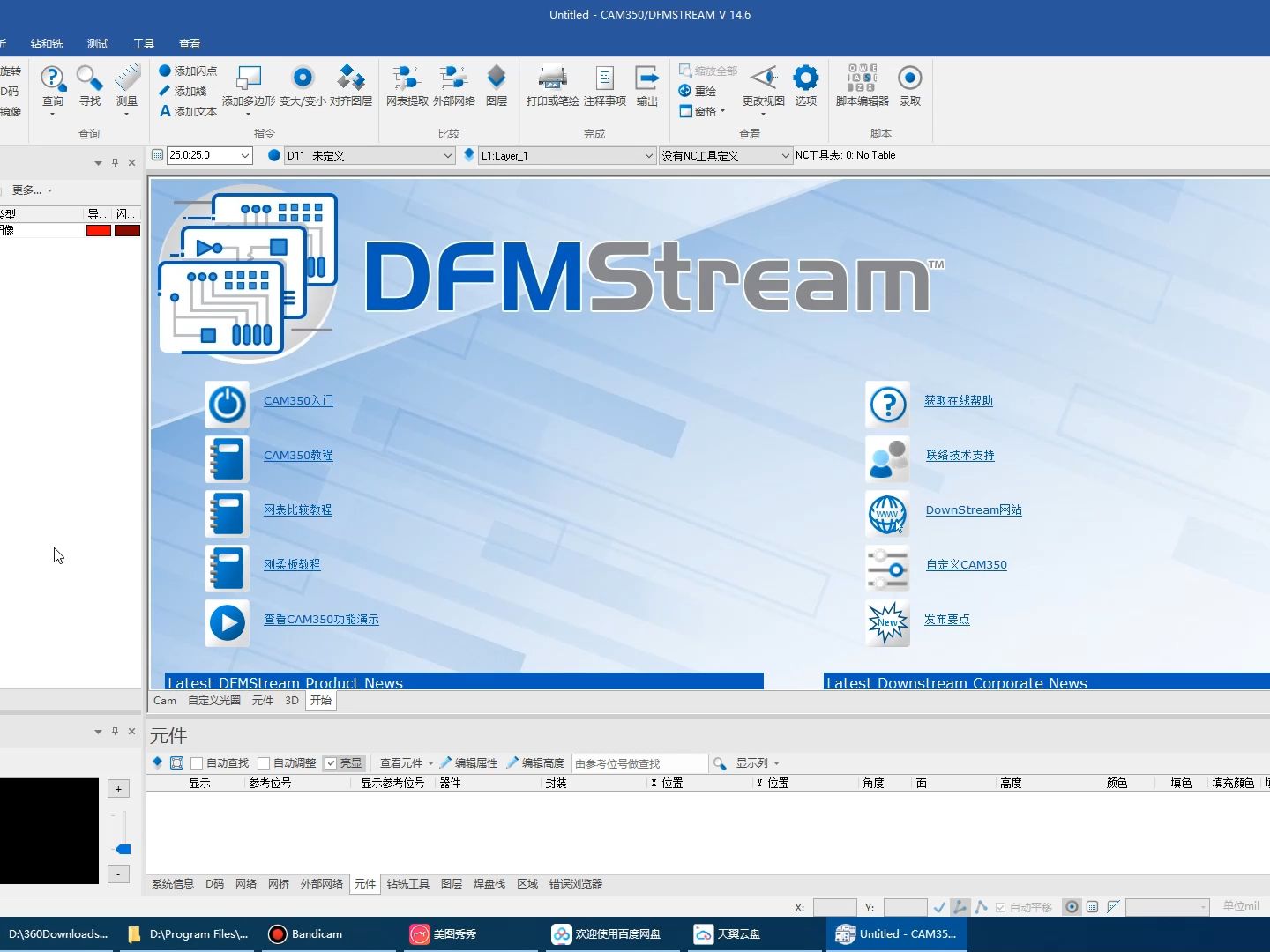

　　首先，启动CAM350软件并加载您要编辑的PCB设计文件。确保您在正确的工作层上进行操作，以避免对其他层造成影响。

　　##### 2. 访问“Utilities”菜单

　　在CAM350的主菜单中，找到并点击“Utilities”选项。这是进行各种设计操作的入口，包括调整焊盘大小、添加重叠孔等功能。

　　##### 3. 选择“Over/Under Size”命令

　　在“Utilities”下拉菜单中，找到“Over/Under Size”命令并点击它。这一命令允许您对选择的焊盘进行放大或缩小操作。

　　##### 4. 设置操作层和目标层

　　在弹出的对话框中，您需要进行以下设置：

　　- **Template Layer**：选择您要操作的层（通常是焊盘所在的层）。

　　- **Target Layer**：选择目标层，这通常是您希望重叠孔所在的层。

　　确保选择正确的层，以便后续操作能够准确应用。

　　##### 5. 选择扩大或缩小

　　在对话框中，您将看到“Enlarge”（扩大）和“Reduce”（缩小）两个选项。根据您的需求选择适当的选项：

　　- **Enlarge**：如果您希望焊盘稍大，可以选择此选项。

　　- **Reduce**：如果您希望焊盘稍小，则选择此选项。

　　##### 6. 输入增减数据

　　在设置完成后，您需要输入所要扩大或缩小的具体数值。根据设计需求，输入合适的数值（例如，0.1mm、0.2mm等），这一数值将决定新的重叠孔的大小。

　　##### 7. 选择要操作的焊盘

　　在设置完成后，您需要选择要操作的焊盘。可以通过鼠标点击焊盘来选择，确保选择的焊盘符合您的设计需求。

　　##### 8. 应用更改


　　完成所有设置后，点击“OK”或“Apply”按钮，CAM350将自动为您生成一个新的重叠孔。您可以在设计视图中查看更改效果，确保新的焊盘大小符合预期。

　　#### 三、验证和保存设计

　　在添加重叠孔后，建议您进行以下操作：

　　1. **检查设计规则**：使用CAM350的设计规则检查功能，确保新的焊盘设置符合制造规范。

　　2. **保存设计文件**：在确认无误后，保存您的设计文件，以确保更改不会丢失。

　　#### 四、总结

　　在PCB设计中，添加重叠孔是一个常见且必要的操作。通过使用CAM350中的“Utilities -> Over/Under Size”命令，您可以快速、方便地调整焊盘的大小，满足不同的设计需求。掌握这一技巧，不仅能够提高设计的灵活性，还能确保电路板的性能和可靠性。

　　希望本文能帮助您在CAM350中轻松添加重叠孔，提升您的PCB设计工作效率和质量。在未来的设计过程中，建议您灵活运用这一功能，以应对不断变化的设计需求。
